Estádio de Swansea, no País de Gales, renova sistema de endereços públicos e evacuação de voz

El proyecto de Vaughan Sound Installations se basa en sistemas de megafonía y altavoces de las firmas Nexo E Toa, Fornecido por Audiologic, para garantir a inteligibilidade das mensagens e segurança dos participantes em todo o local.

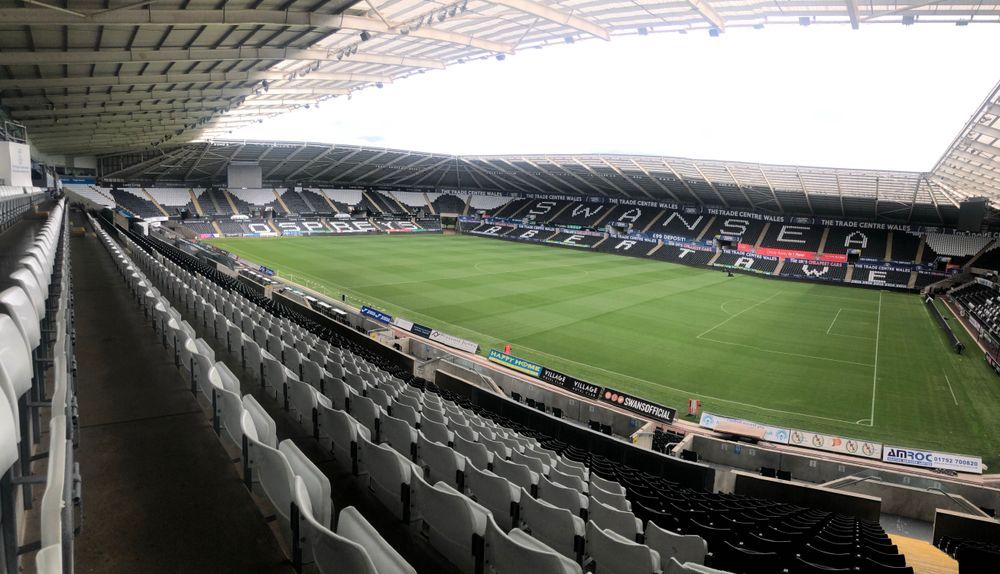

O Estadio Swansea (anteriormente conocido como Liberty) es el tercero más grande de Gales, con un aforo para 21.088 Espectadores, es la sede de los equipos de fútbol Swansea City FC y de rugby Ospreys.

Con el fin de mejorar los sistemas profesionales de audio, megafonía y alarma por voz del estadio, sus responsables encargaron al especialista Vaughan Sound Installations el proyecto, que debía ejecutarse en dos fases diferenciadas.

La primera involucró actualizaciones de los sistemas de megafonía y alarma por voz que cubren los vestíbulos, las áreas de hospitalidad y los torniquetes, de acuerdo con el estándar británico BS 5839-8, mientras que la segunda se centró en reemplazar los anticuados altavoces que habían estado expuestos a la intemperie durante varios años, así como el equipo de amplificación y procesamiento del sistema (mais detalhes sobre Revista DIGITAL AV).

Obviamente, los nuevos sistemas debían cumplir con los estándares de seguridad actuales y con las pautas de la Asociación de Fútbol para sistemas de sonido para emergencias en estadios.

Todas las actualizaciones de los sistemas de audio, megafonía y alarma por voz debían diseñarse, especificarse e instalarse de acuerdo con los estrictos estándares BS 5839-8, BS 7827 E BS 50849, ya que tenían que funcionar juntos al unísono para brindar seguridad y protección a las personas al emitir mensajes de megafonía y evacuación por voz.

En la primera fase del proyecto, Vaughan Sound evaluó inicialmente el sistema de alarma por voz existente, lo que implicó inspeccionar y probar completamente los circuitos de los altavoces de la parte trasera del estadio. “Determinamos que todos estos podrían reutilizarse, pero recomendamos que se reemplazaran los altavoces externos, con zonificación adicional para las oficinas y áreas de hospitalidad”, explicar da empresa.

No total, eles foram instalados 42 altavoces de bocina Penton MHS20T/ENC de 20 W que no cumplen con EN54-24 en las áreas de torniquetes del estadio, de acuerdo con BS 5839-8, alimentados por un nuevo sistema de alarma por voz TOA VX-3000, que consta de cuatro racks en red en cada esquina del estadio.

Un micrófono de incendios RM-200SF de este fabricante se ubica junto al panel de control de incendios principal para los procedimientos de evacuación manual, a lo que se añade un micrófono de megafonía zonal RM-300X situado en el mostrador de recepción principal.

Para actualizar el sistema de megafonía en el Estadio Swansea, Vaughan Sound realizó un concepto de diseño previo. “Nuestra propuesta fue supervisada por un consultor de audio acreditado, quien verificó de forma independiente el cumplimiento del diseño de nuestro sistema”, explicar.

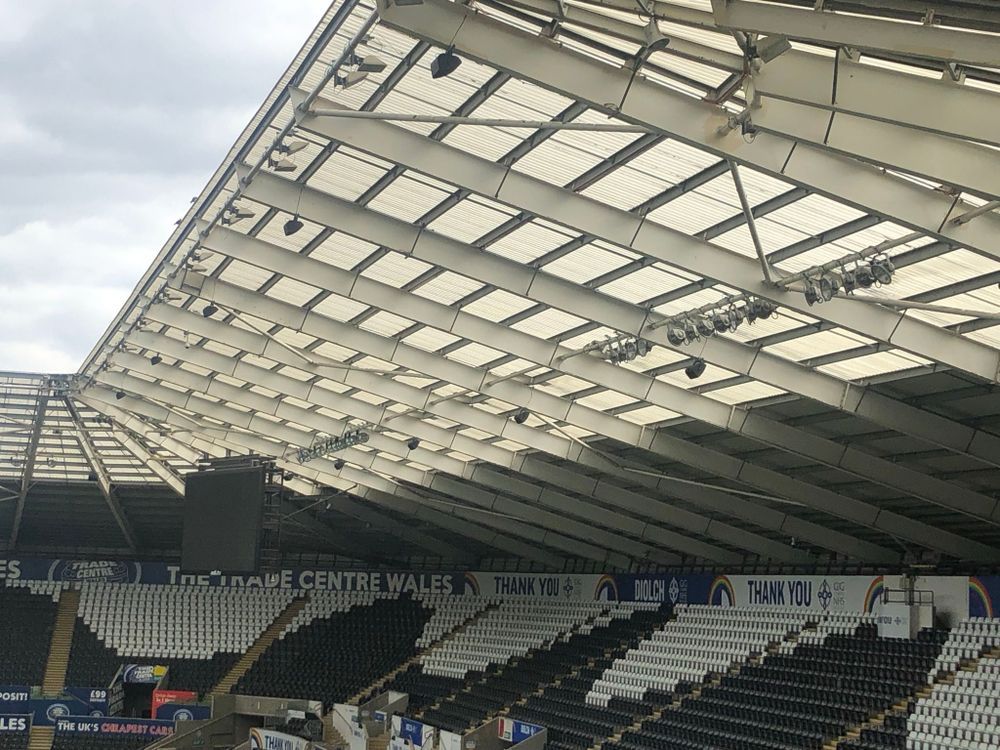

Em primeiro lugar, se elaboró un informe de simulación acústica para el estadio, en el que se incluían las predicciones del índice de transmisión del habla (Sti) para ilustrar la calidad y la inteligibilidad. El sistema de megafonía incluye 66 falantes Nexo P12 sin clasificación IPX5, impulsados por diez amplificadores de potencia de su serie Nxamp con control Dante.

Durante el modo de evento, el sistema se controla a través de una pantalla táctil ubicada en la sala de control. El micrófono de megafonía del mostrador de recepción actúa como fuente de entrada secundaria. Una entrada de DJ proporciona conexión desde una mesa de mezclas Yamaha TF1 y de audio asociadas.

Los mensajes de voz se pueden enrutar a cualquier grupo de zonas, individual o preasignado. El sistema de alarma por voz que cubre las áreas de recepción y vestíbulo se ha diseñado para cumplir con los requisitos del estándar BS 5839-8.

Este sistema ha sido diseñado para cumplir con V3, que permite tanto la evacuación automática como por voz, y funcionará de forma independiente durante la actividad diaria normal y cuando se celebren eventos. La indicación de falla se muestra en el panel de incendios principal y en el micrófono asignado, lo que facilita al personal monitorizar el estado del sistema y determinar rápidamente si se ha producido un problema.
